این مولد موج سینوسی بر اساس یک مدار نوسانگر ساده ی دو ترانزیستوری که دارای فرکانس و دامنه موج بسیار پایدار است، بدون بهره گیری از چراغ، ترمیستور و یا دیگر قطعات ویژه ی محدودکنندگی دامنه ساخته شده است

.

.

علت طراحی این مدار، درست کردن یک وسیله ی ارزشمند اندازه گیری برای سامانه های تقویت کننده ی صوتی مانند تقویت کننده های گیتار و تجهیزات مشابه بوده است. این وسیله در کنار یک «ولت متر AC» یا ابزارهای اندازه گیری دیگر، می تواند کمک موءثری در تنظیم و کنترل سطح صدا در مجموعه ی تجهیزات تقویت صدا باشد.

.

.

فهرست قطعات:

.

.

در ارتباط با این مدار در آینده مدارهای مفید دیگری همچون «میلی ولت متر دقیق صوتی»، «نمایشگر مقدار قله ی (پیک) موج» و «نمایشگر توان صوتی سه سطحی» در این جا ارایه خواهند شد تا مدار حاضر را تکمیل کنند.

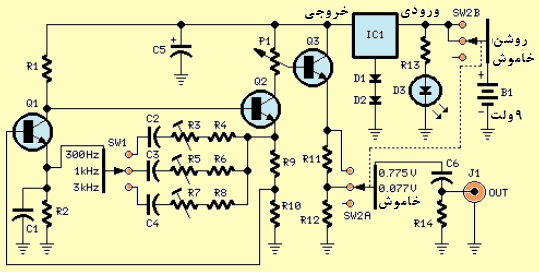

این مولد موج سینوسی بر اساس یک مدار نوسانگر ساده ی دو ترانزیستوری که دارای فرکانس و دامنه موج بسیار پایدار است، بدون بهره گیری از چراغ، ترمیستور و یا دیگر قطعات ویژه ی محدودکنندگی دامنه ساخته شده است.

توسط کلید سه حالته ی SW۱ یکی از سه فرکانس مختلف این مولد یعنی: ۳۰۰ هرتز، یک کیلوهرتز و یا ۳ کیلوهرتز انتخاب می شود.

دامنه ی موج سینوسی خروجی می تواند به کمک پتانسیومتر P1 به صورت پیوسته در دو گام: ۷۷/۵ – ۰ میلی ولت موثر (RMS) برابر با ۲۱۹/۱ میلی ولت قله به قله، و ۰/۷۷۵ – ۰ ولت موثر، معادل ۲/۱۹۱ ولت قله به قله تغییر داده شود.

برای داشتن یک شکل موج سینوسی پایدار، به یک تغذیه ی تثبیت شده (رگوله) نیاز خواهد بود. دیودهای D1 و D2 آی.سی. رگولاتور ولتاژ را وادار می کنند که به جای ۵ ولت، ۶/۲ ولت در اختیار مدار قرار دهد.

.

یادداشت هایی بر این مدار:

• مجموع شکستگی هارمونیکی (THD) ولتاژ خروجی روی ۱ کیلوهرتز ۰/۱۱%، روی ۳۰۰ هرتز ۰/۲۳% و روی ۳ کیلوهرتز ۰/۰۵% است.
• بدون احتساب مصرف دیود نوری، که لامپ پیلوت مدار است و در کارکرد آن نقشی ندارد، مصرف حریان مدار در حدود ۴ میلی آمپر است.
• دیود نوری D۳ و مقاومت محدودکننده ی آن یعنی R۱۳ قابل حذف می باشند.

 .

تنظیم مدار به کمک یک اسیلوسکوپ:

اسیلوسکوپ را به جک خروجی مدار (J۱) وصل کرده، P۱ را ساعتوار تا انتها چرخانده و کلید SW۲ روی ۰/۷۷۵ ولت قرار داده می شود. پتانسیومترهای R۳، R۵ و R۷ در حالی که کلید SW۱ در وضعیت متناظر قرار دارد، طوری تنظیم می شوند که سیگنال با دامنه ی قله به قله ی ۲/۲ ولت روی اسکوپ خوانده شود.

.

تنظیم مدار به کمک “گوش“:

خروجی مدار به یک تقویت کننده ی صوتی داده شده و کلید SW۲ روی موقعیت ۰/۷۷۵ ولت قرار گرفته و در این حال پتانسیومتر P۱ و کنترل های آمپلی فایر طوری تنظیم می شوند که سطح صدای متوسطی از بلندگو شنیده شود.

حال، با دقت زیاد پتانسیومترهای R۳، R۵ و R۷، در حالی که کلید SW۱ در وضعیت متناظر قرار دارد، آن قدر چرخانده می شوند تا صدای خروجی قطع شود. سپس پتانسیومترها با کمترین سرعت ممکن در جهت برعکس و درست تا نقطه ای که صدا دوباره پدیدار شود، گردانده می شوند.

.

.
