| آشنایی با استاندارد نامگذاری و مشخصات فنی کابلهای هممحور برای کاربرد در فرکانس بالا |  |
.
.

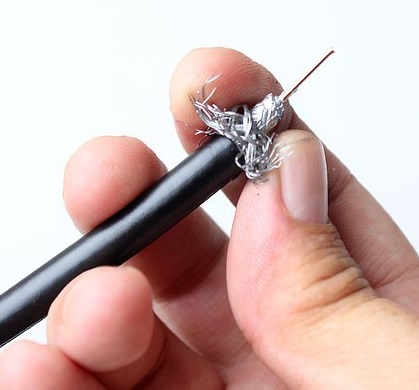

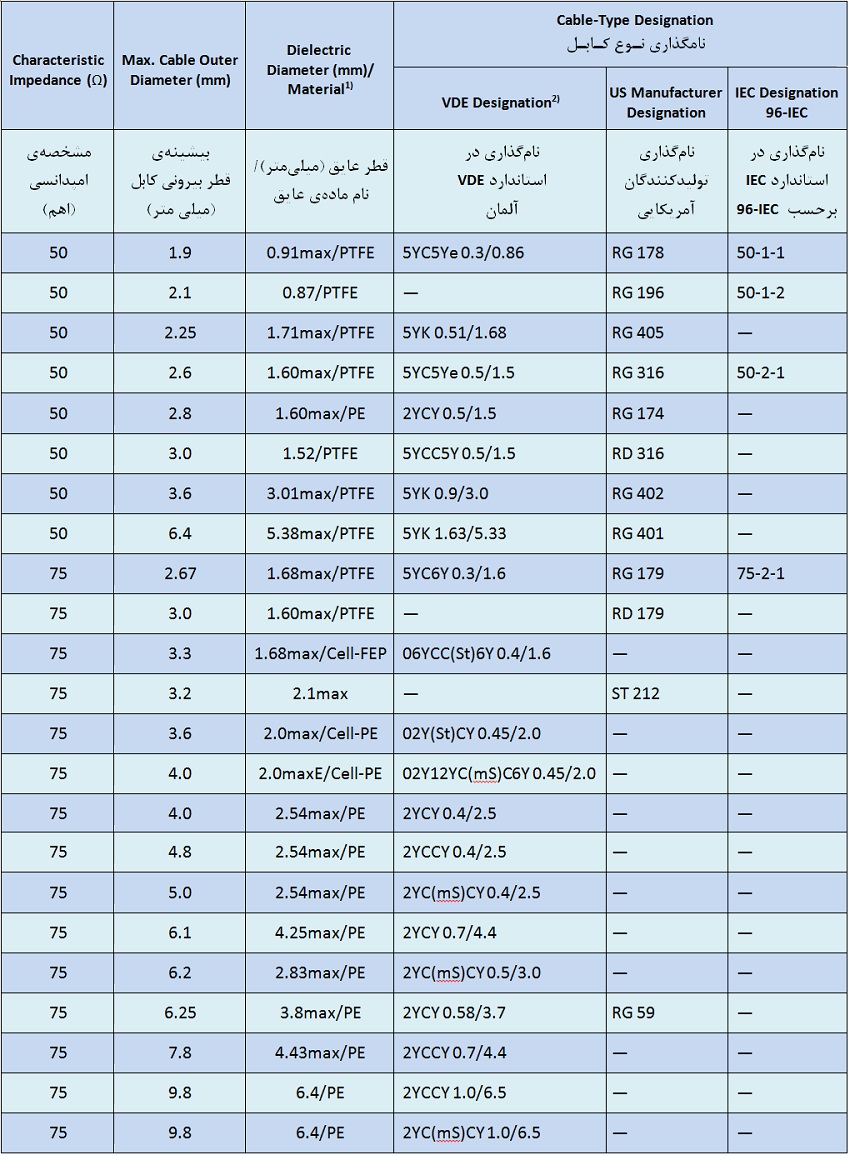

انواع پرمصرف «کابلهای هممحور» یا «کابلهای کواکسیال» که در تجهیزات فرکانس بالا و دستگاههای اندازهگیری در این فرکانسها مورد استفاده قرار میگیرند، در جدول زیر دیده میشوند. در این جدول مشخصات امپدانسی، ابعاد فیزیکی و نوع مادهی عایق به کار رفته در کابل، به همراه نامگذاری آنها در استانداردهای آمریکایی و آلمانی داده شدهاند.
.
انواع پرمصرف کابلهای هممحور
.
برچسب مادهی عایق (Material Label)
در ساخت کابلهای هممحور از مواد پلاستیکی خاصی که دارای ویژگیهای دیالکتریکی ممتازی هستند، به عنوان مادهی عایق میان سیم مغزی و پردهی محافظ (زره) کابل استفاده به عمل میآید. نوع این ماده و «ضریب دیالکتریک» آن در تعیین امپدانس کابل موثر است. این مواد عبارتند از:
PTFE پلی تترا فلوئور اتیلن (Polytetrafluorethylene)
PE پلی اتیلن (Polyethylene)
FEP پـِرفلوئور اتیلن پروپیلن (Perfluorethylene propylene)
PFA پـِرفلوئور الکوکسی کوپلیمر (Perfluoralkoxy copolymer)
.
برچسب نصب (Mounting Label)

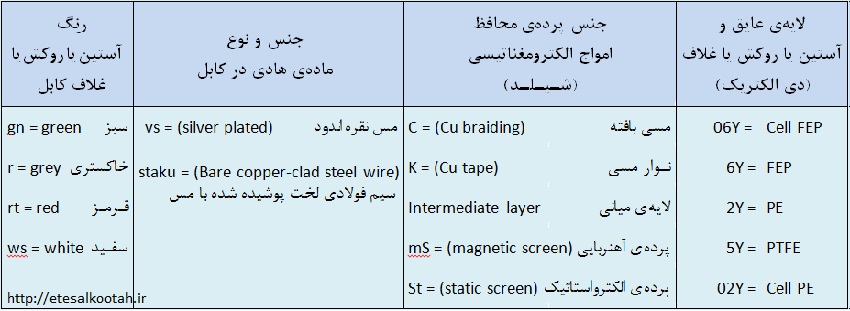

در استاندارد آلمان (VDE) کابلهای هممحور (مانند همهی انواع دیگر کابلها) با یک برچسب یا شناسهی بلند الفبایی-رقمی (آلفانُمِریک) نامگذاری میشوند. این شناسهها به ترتیب از بیرون به درون کابل (از راست به چپ) در جدول زیر معرفی شدهاند. آخرین ستون سمت چپ تنها رنگ روکش کابل را مشخص میکند.
.
تعاریف
.

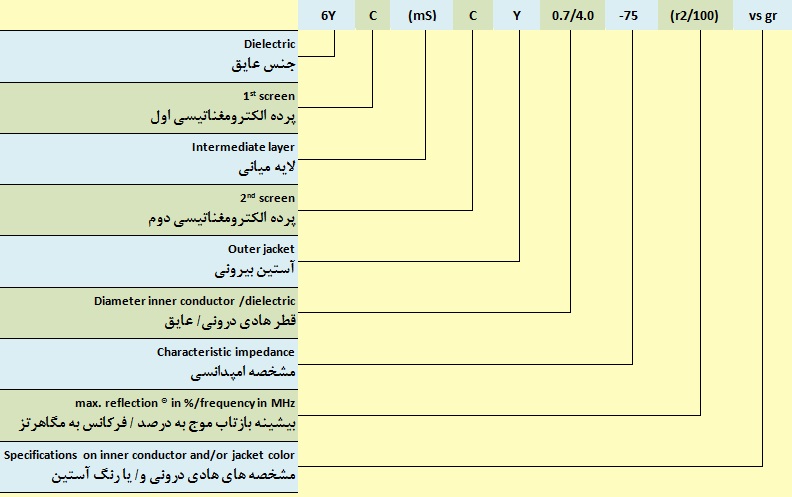

یک مثال شناسه برای سفارش کابل:
.
کابل بالا یک کابل کواکسیال با عایقی از جنس « پرفلوئور اتیلن پروپیلن»، با زره مسی بافته، دارای یک پوشش محافظ ضدمغناتیسی، و روکش از جنس پلیاتیلن است که قطر سیم مغزی آن ۰/۷ میلیمتر و قطر عایق بین سیم مغزی و زره آن ۴ میلیمتر است، امپدانسی برابر ۷۵ اهم دارد و بیشینهی بازتاب موج در آن ۲% در فرکانس ۱۰۰ مگاهرتز است. علاوه بر اینها، سیم مغزی این کابل نقرهاندود است و رنگ روکش آن خاکستری میباشد.
.
.
