ساخت یک نوسانگر پرقدرت فرکانس بالا با مدار پوش – پول – اتصال کوتاه

ساخت یک نوسانگر پرقدرت فرکانس بالا با مدار پوش – پول

راهی آسان برای تولید توان الکتریکی بالا در فرکانس‌های رادیویی تا 10 مگاهرتز طرز ساختن یک مدار نوسانگر فرکانس بالا با مدار پوش پول

.

.

با مدار نوسانگر پرقدرت بسیار ساده‌ای که در این‌جا معرفی می‌شود، می‌توان توان الکتریکی قابل توجهی در فرکانس بالا (اچ.اف.) تولید کرد.

برای این مدار کاربردهای متفاوتی می‌توان متصور بود. به عنوان مثال از آن می‌توان در انتقال بی‌سیم نیروی الکتریکی، ساخت ترانسپوندر RFID یا در تجربه با ترانسفورماتورهای تسلا استفاده به عمل آورد.

.

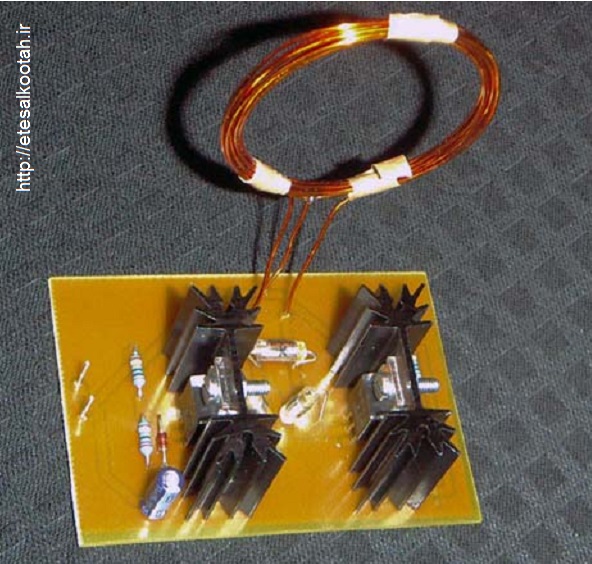

مدار نوسانگر فرکانس بالا با مدار پوش پول روی یک قطعه فیبر مدار چاپی کوچک مونتاژ می شود.

با توجه به نوع ترانزیستورها و گرماگیرهایی که در مدار به کار گرفته می‌شود، توان رادیویی در محدوده‌ی 20 وات به بالا قرار خواهد داشت. این مقدار توان رادیویی قادر است که در فواصل کوتاه کارکرد مدارهای الکترونیکی دیگر را مختل کند و حتی به آن‌ها آسیب بزند. همچنین این توان رادیویی می‌تواند در فاصله‌های دورتر بر مخابرات رادیویی در باند امواج متوسط و کوتاه، عملکرد RFIDها، «وای فای»، تجهیزات پزشکی، دستگاه‌های کمکی ضربان قلب (!) تاثیر گذارد. من توصیه می کنم که این دستگاه را نسازید. اما اگر آن را با مسوولیت خود ساختید، همیشه از این دستگاه با ملاحظه‌ی همه‌ی جوانب و با رعایت احتیاط استفاده کنید تا به خود، افراد دیگر و اشیا آسیب وارد نکنید.

.

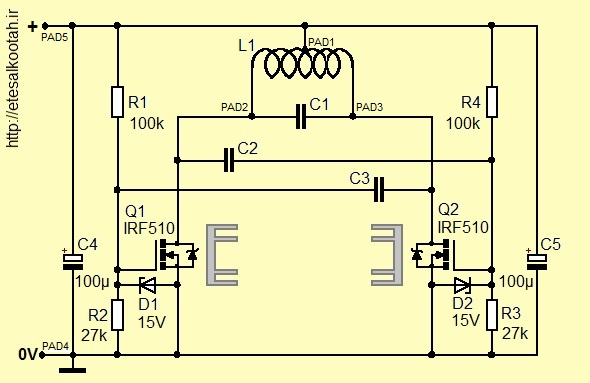

شماتیک مدار نوسانگر فرکانس بالا با مدار پوش پول.

شماتیک مدار در تصویر بالا دیده می‌شود. این مدار یک نوسانگر معمولی «پوش – پول» است. افزاره‌های عملگر و فعال در این مدار ترانزیستورهای «ماسفت» هستند. در این مدار اگر از اجزای مدار تشدید (رزونانس) چشم‌پوشی کنیم، عملاً یک مدار «مولتی ویبراتور آستابل» خواهیم داشت، که یکی از مدارهای پایه‌ای در علم الکترونیک است.

روی فیبر مدار چاپی پیشنهادی، برای ماسفت‌ها جای کافی برای نصب گرماگیرهای آلومینیومی نسبتاً بزرگی پیش‌بینی شده است. برای رسیدن به توان خروجی بالا استفاده از گرماگیر (رادیاتور) در این مدار ضرورت دارد.

.

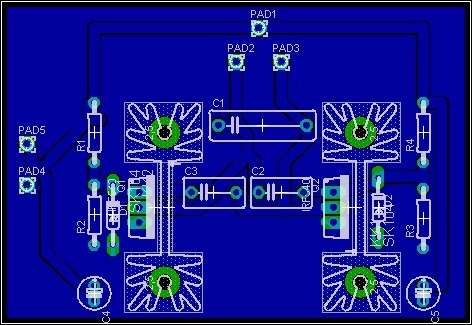

طرح فیبر مدار چاپی نوسانگر فرکانس بالا با مدار پوش پول

.

مقادیر اجزا و افزاره‌های مدار روی شماتیک آمده است. ولتاژ کار مدار می‌تواند در حدود 15 ولت باشد. در صورتی که ولتاژ تغذیه را پایین‌تر گرفتید، باید مقدار اهمی مقاومت‌های 2 و 3 را بیش‌تر کنید. نوسان‌سازی هنگامی آغاز می‌شود که مقاومت‌های 2 و 3 ولتاژ آستانه‌ای 4 تا 6 ولت را برای راه‌اندازی ماسفت‌ها تامین کرده باشند.

ظرفیت خازن 1 به فرکانس کار مورد نظر شما بستگی دارد. مقدار خازن‌های 2 و 3 در حدود 10% ظرفیت خازن 1 انتخاب می‌شود.

نوسانگرهای پوش – پول به یک سیم‌پیچ با سر وسط، یعنی یک سیم‌پیچ با سه اتصال نیاز دارند. برای کاربرد این مدار در ترانسفورماتورهای تسلا، سیم‌پیچ مدار عبارت از 12 دور سیم مسی لاکدار به قطر یک میلی‌متر خواهد بود که با قطر 40 میلی‌متر پیچیده می‌شود. سر وسط درست از وسط سیم‌پیچ، یعنی آغاز دور هفتم پیچش بیرون داده می‌شود.

بسته به مقدار خازن 1 می‌توان فرکانس‌هایی از 200 کیلوهرتز تا 10 مگاهرتز را تولید کرد.

فرکانس تشدید در مدار تشدید این نوسانگر از فرمول معروف و شناخته شده‌ی زیر محاسبه می‌شود:

.

فرکانس  مدار نوسانگر با انتخاب ظرفیت خازنی در فرمول مدار تشدید تعیین می شود.

نکته‌ی مهم در این مدار، انتخاب خازن 1 از میان انواع دارای تلفات کم است. در غیر این صورت، این خازن به شدت گرم خواهد شد تا جایی که بسوزد و تخریب شود. ما در مدار از خازن‌های معروف به «استایروپلکس» استفاده کردیم.

هنگام امتحان دستگاه توانستیم با بستن دو سر یک سیم‌پیچ کوچک به دو سر یک دیود نوری، تا فاصله‌ی 20 سانتی‌متری آن را روشن کنیم (انتقال بی‌سیم انرژی). با نزدیک‌تر کردن آن به دستگاه، ال.ای.دی. داغ و داغ‌تر می‌شود و می‌سوزد!

نکته‌ی مهم دیگری که در کارکردن با این مدار باید همواره مد نظر داشته باشید این است که امواج رادیویی پرقدرتی که این مدار تولید می‌کند، ممکن است مانند یک فرستنده‌ی رادیویی روی امواج سرویس‌های مخابراتی تجاری و رسمی اختلال ایجاد کند. بنابراین، هیچگاه آن را به آنتن وصل نکنید و همواره قوانین ناظر بر کارکرد با فرکانس بالا را با دقت رعایت کنید.

.

.

مطالب مرتبط:

ماسفتِ قدرت: خوب ها را سوا کن!

گرفتن کَره از آب یا برق از هوا
چگونه «انتشار الکتریکی نیرو» کشف شد؟

طرز ساختن یک تفنگ الکترومغناطیسی ساده

ساخت یک مولد پالس‌های ولتاژ بالا
یک مدار ساده‌ی نوسانگر کریستالی

.

.

www.etesalkootah.ir ||   2020-05-09 ©

2015 www.etesalkootah.ir  © All rights reserved.

تمامی حقوق برای www.etesalkootah.ir محفوظ است. بیان شفاهی بخش یا تمامی یک مطلب از www.etesalkootah.ir در رادیو،  تلویزیون و رسانه های مشابه آن با ذکر واضح “اتصال کوتاه دات آی آر” بعنوان منبع مجاز است. هر گونه  استفاده  کتبی از بخش یا تمامی هر یک از مطالب www.etesalkootah.ir در سایت های اینترنتی در صورت قرار دادن لینک مستقیم و قابل “کلیک” به آن مطلب در www.etesalkootah.ir مجاز بوده و در رسانه های چاپی نیز در صورت چاپ واضح “www.etesalkootah.ir” بعنوان منبع مجاز است.

.

دیدگاه‌ها

71 پاسخ به “ساخت یک نوسانگر پرقدرت فرکانس بالا با مدار پوش – پول”

  1. نوید نیم‌رخ
    نوید

    سلام آقای مهندس و ممنون از مطالب مفید

    2 سوال دارم :

    اول اینکه چه جوری میتونم از این مدار برای کویل تسلا استفاده کنم؟ اتصال سیم های سیم پیچ اولیه و ثانویه  چه جوری هست؟



    دوم اینکه تا حدودی  که من میدونم برای ایجاد یک موج مربعی یا هر موجی باید اسیلاتور باشه و یک توقین کننده شبیه ماسفت. توی پاور کامپیوتر اسیلاتور pwm هست با ترانزیستور قدرتش.. چجوری متونم برای ساخت کویل تسلا از اون استفاده کنم. من این مطالب رو با بررسی تو اینترنت فهمیدم و  نیاز به راهنمایی برای درک کار دارم



    باز ممنون





    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی نوید، درود بر شما.
      برای استفاده از این مدار در تجربه های تسلایی، بههمان شکل که در متن مقاله گفته شده، سیم پیچ مدار را بپیچید. این پیچش اولیه ی ترانس تسلای شما می شود. پیچش ثانویه را در مرکز این سیم پیچ قرار می دهید و با سعی و  خطا بهترین موقعیت عملکردی آن ها را نسبت به هم پیدا می کنید.
      همان طور که نوشته اید، برای تولید هر موجی باید یک مدار نوسان ساز درست کرد و سپس نوسان های آن را تقویت نمود. ما در اینجا برای ساده کردن کار، یک مدار نوسانگر ویژه به کار برده ایم که به آن «نوسانگر قدرت» می گویند و مدار پوش پول آن با ترانزیستورهای قدرت بالا ساخته می شوند و دیگر احتیاجی به طبقه ی تقویت کننده ی جداگانه ندارد.
      پیروز باشید
  2. نوید نیم‌رخ
    نوید

    با سلام و تشکر فراوان

    ممنون از توضیحاتتون .. من بیشتر مقالات رو دارم میخونم و بسیار لذت می برم. ممنون که وقت می زارید و مطالب رو آماده میکنید. هم اینکه به سوالات جواب میدین.

    در مورد سوال اول اینکه سیم پیچ ثانویه رو به کجای مدار متصل کنیم. یه سر سیم پیچ  که آزاده  و سر دیگه به کدوم پایه وصل بشه؟



    در مورد سوال دوم ممنون از پاسخ دقیق شما که خیلی از سوالات دیگه من رو جواب داد. حالا می خواستم بدونم که تو پاور کامپیوتر و آی سی tl494  که موج رو ایجاد  میکنه آیا میشه برای کویل تسلا از مدار پاور استفاده کرد. هدف من اینکه مدار ایجاد موج و ترانزیستور قدرت رو از پاور بگیرم برای سیم پیچ اولیه و ثانویه …. میدونم که سرتون شلوغه و سوالات من هم احتمالا بی ربط هست.

    بازم ممنون از وقتی که میزارید و مطالب بسیار ارزشمند وب گاه .

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی نوید، درود بر شما.
      پیچش ثانویه، همان طور که در اکثر طرح های تسلا دیده اید، سیم پیچی با دور خیلی زیاد، مثلاً 800 دور با سیم لاکی دو دهم میلی متر روی لوله ای به قطر حدود 5 سانتی متر یا کمتر یا بیشتر است که در مرکز سیم پیچ نوسانگر قرار داده می شود و سر سیم پایین آن به زمین (مثلاً لوله ی شوفاژ) وصل می شود و سر بالایی آن به یک سبد سیمی که روی قسمت بالایی لوله ی سیم پیچی شکل داده می شود، وصل می گردد. در واقع بوبین ثانویه هیچ اتصال گالوانیک با مدار شما نخواهد داشت، یعنی به هیچ جای مدار وصل نمی شود.
      مدارهای منبع تغذیه کلیدگری فرکانس کمی در حدود 50 تا 300 کیلوهرتز دارند و ممکن است پاسخ خیلی خوبی به هدف ترانس تسلا ندهد. ضمن این که دستکاری در ترانس این نوع منبع تغذیه ها بدون این که مرتب ماسفت بسوزانید، کار آسانی نیست. از جهت دیگر، در این مدارها معمولاً از ولتاژ خروجی نمونه برداری می شود و از طریق یک اپتوکوپلر آی.سی. را از وضعیت ولتاژ خروجی آگاه می کند و آی.سی. به نوبه ی خود جریان ماسفت را تنظیم می کند. حال اگر شما از ولتاژ خروجی تسلا نمونه بگیرید، یک مدار تقسیم ولتاژ مناسب باید درست کنید تا فیدبک درست به آی.سی. برساند. اگر روحیه ی پیگیری و وقت دارید، امتحان کنید و نتیجه را هم در یک گزارش کوتاه یا بلند برای درج در همین جا برایم بفرستید.
      پیروز باشید
  3. محمد نیم‌رخ
    محمد

    با سلام و درود

    میشه لطف کنید و بگید که مقادیر خازن های C1 و C2 و C3 چقدر هست؟ چون خازن C1 برای مدار تانک هست، اما اون دوتای دیگه چی؟

    با تشکر پیشاپیش برای پاسخگویی

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی محمد، درود بر شما.
      لطفاً متن مقاله را با دقت بخوانید.
      پیروز باشید
  4. محسن نیم‌رخ
    محسن

    سلام و درود خدمت شما

    ببخشید در مدار مولتی ویبراتور آستابل فرکانس به غیر از مقاومت های بیس به مقاومت های مصرف کننده بستگی نداره ؟  آیا فرکانس به توان ورودی هم بستگی داره ؟

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی محسن، درود بر شما.
      فرکانس این مولتی ویبراتورها به مقاومت بیس و خازن میان کلکتور و بیس بستگی دارد. اما به مقاومت بار و توان تغذیه ارتباطی ندارد.
      پیروز باشید
  5. محسن نیم‌رخ
    محسن

    سلام. ممنون از اینکه جواب منو دادید.  من همین مولتی ویبراتور آستابل با دو تا دیود نوری درست کردم ولی چرا وقتی مقاومت با منبع موازی میبندم سرعت چشمک زدن دیود ها بیشتر میشه؟

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی محسن، درود بر شما.
      برای پاسخگویی، لطفاً بفرمایید که منظورتان از «همین مولتی ویبراتور» کدام مدار است و همچنین: 1) مقدار تغییر در سرعت چشمک زدن چقدر است، 2) ولتاژ تغذیه مدار با و بدون مقاومت موازی چه میزان است و 3) مقدار مقاومت موازی چند اهم است.
      پیروز باشید
  6. محسن نیم‌رخ
    محسن

    مولتی ویبراتور آستابل (چشمک زن دو تایی ساده با دو تا ترانزیستور 2n3904 )

    مقدار تغییر نمیتونم بگم ولی سرعت چشمک زدن سریعتر میشه و بعدش میرا میشه و دیگه چشمک نمی زنه و دیود ها روشن می مونه.

    ولتاژ تغذیه 3.18 ولته وقتی مقاومت میبندم میشه 2.65 ولت مقاومت موازی هم 330 اهم هست.

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی محسن، درود بر شما.
      به نظر می رسد که جریان بسیار ناچیزی در مدار شما جریان دارد که می تواند یا به علت نحوه ی بایاس ترانزیستورها و یا ولتاژ تغذیه ی نامناسب (خیلی کم) باشد. قطعاً اگر ولتاژ تغذیه را به 5 ولت افزایش دهید، پایداری مدار شما بهتر خواهد شد. راه های دیگری هم وجود دارد که به پایداری مدار شما کمک کند، اما با بالاتر بردن ولتاژ تغذیه مساله حل خواهد شد.
      ضمناً چه دلیلی دارد که یک مصرف کننده ی بی خاصیت به مدار خود اضافه کنید؟ عمل یا فایده ی این مقاومت 330 اهمی چیست؟
      پیروز باشید
  7. دانیال نیم‌رخ
    دانیال

    سلام و عرض ادب

    ببخشید این نوسان ساز قابلیت نفوذ در زمین رو هم داره؟



    ممنونم از توجه شما

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی دانیال، درود بر شما.
      امواج الکترومغناتیسی در خاک نفوذ می کنند. میزان نفوذ به عوامل مختلفی مانند ضریب دی الکتریک خاک و فرکانس موج بستگی دارد. این امواج مسیرهای متعددی را همزمان در داخل خاک می پیمایند و به صورت دریافت هوایی، دریافت مسیر مستقیم در خاک و نیز دریافت تعدادی بازتاب از لایه های متفاوت که دارای خواص دی الکتریک متفاوت هستند، در گیرنده ظاهر می شوند. در اکتشافات زمین شناسی مانند اکتشاف نفت از امواج الکترومغناتیسی میان 10 مگاهرتز تا 2 گیگاهرتز استفاده می شود. این امواج قادرند تا حدود 6 متر در خاک نفوذ کنند.
      در این مدار هم با انتخاب فرکانس کار در محدوده ی پیش گفته، امواج تولیدی امکان نفوذ در خاک را خواهند داشت. توجه شود که در این عملیات موج به صورت پالس های بسیار کوتاه به آنتن داده می شود و کارکرد مولد پیوسته نیست.
      در صورتی که به این مبحث علاقه دارید، در نت عبارت Ground Penetrating Radar یا به اختصار GPR را جستجو کنید و مطالب مرتبط را بخوانید.
      پیروز باشید
  8. محسن نیم‌رخ
    محسن

    با عرض سلام و خسته نباشید.

    من یک کیت چشمک زن دوتایی ( مالتی ویبراتور آستابل) خریدم داخل کاغذش نوشته که با ولتاژ 6 تا 12 ولت کار میکنه ولی در مدار از خازن الکترولیتی استفاده شده که روی اونها 4 ولت نوشته . آیا ولتاژ کار مدار باعث آسیب به خازنها نمیشه؟

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.

      گرامی محسن، درود بر شما.

      لطفاً یک عکس از خازن 4 ولتی و تصویر مدار و فهرست قطعات آن را برای من بفرستید. من تا امروز خازن الکترولیت 4 ولتی ندیده ام. کمترین ولتاژ کار خازن های الکترولیتی در بازار 10 ولت و به ندرت 6.3 ولت است.
      نشانی ایمیل برای فرستادن عکس در نوار منوی تارنما، قسمت «تماس با من»، درج شده است.
      پیروز باشید.
  9. محسن نیم‌رخ
    محسن

    سلام

    ایمیل فرستادم بهتون.

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی محسن، درود بر شما.
      عکس های کیت را دیدم. اصل بر آن است که وقتی مداری برای استفاده با ولتاژهای 3 تا 12 ولت طرح شده، خازن های الکترولیت آن باید حداقل 16 ولتی باشند. اما اگر شما مدار را با زیر 7 ولت تغذیه کنید، آسیبی به خازن ها وارد نخواهد شد.
      پیروز باشید
  10. محسن نیم‌رخ
    محسن

    خیلی ممنون از اینکه جواب دادید . خوشحال شدم .

    یعنی منظورتون اینه که خازنها تقریبا تا 1.5 برابر ولتاژ نامی را تحمل میکنن؟

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی محسن، درود بر شما.
      خیر، به خازن الکترولیت نباید ولتاژی بالاتر از ولتاژ کار مجاز آن اعمال کرد. زیرا باعث گرم شدن الکترولیت، بخار شدن آن و انفجار محفظه ی خازن و تخریب آن می گردد. و یا در مدارهایی که توان تغذیه و تامین جریان محدود و پایینی دارند، به خشک شدن الکترولیت و تغییر ظرفیت خازن منجر خواهد شد.
      موضوع این است که خازن ها در مدارهای مولتی ویبراتور تا ولتاژ تغذیه (مثلاً تا 12 ولت) شارژ می شوند، اما نقطه ی صفر ولت آنها بالاتر خط منفی تغذیه (0 ولت) است. زیرا در مسیر شارژ خازن دیود بیس-امیتر ترانزیستور واقع است که حداقل 0.6 ولت از اختلاف پتانسیل تغذیه را به خود اختصاص می دهد و خازن نه تا 12 ولت، بلکه تا 11.4 ولت شارژ می شود.
      در مدار شما دیودهای نوری سفید رنگ که معمولاً ولتاژ کاری در حدود 3 ولت دارند در مدار امیتر ترانزیستورها کار شده اند. بنابراین، به نظر می رسد که با یک منبع تغذیه 12 ولتی 3.6 ولت از دست می رود و خازن فقط تا 8.4 ولت شارژ می شود. اگر ولتاژ تغذیه 7 ولت باشد، ولتاژ روی جوشن های خازن از 3.4 ولت فراتر نخواهد رفت.
      پیشنهاد می کنم برای پرسش های خود در خصوص آموزش مدار به درس نامه های تحلیل مدارهای پایه ی الکترونیک که چه به صورت کتبی و چه به صورت فیلم فراوان هستند، مراجعه نمایید.
      پیروز باشید
  11. دانیال نیم‌رخ
    دانیال

    سلام

    ببخشید اندازه خازن  اصلی برای فرکانس 10 مگا هرتز چقدر هست



    متشکرم

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.

      گرامی دانیال، درود بر شما.

      اگر سیم پیچ مدار را همان که هست در نظر بگیریم که شامل 12 دور سیم لاکی یک میلی متری روی دایره ای به قطر 4 سانتی متر است، با توجه به نوشتار زیر :
      مقدار خودالقایی در حدود 7 میکروهانری برای آن محاسبه می شود.
      حال با قرار دادن مقدار خودالقایی و فرکانس مورد نظر 10 مگاهرتزی در فرمول مدار تشدید که در مطلب داده شده است، مقدار خازن در حدود 33 پیکوفاراد به دست خواهد آمد.
      محاسبه برای هر فرکانس دیگری را خودتان می توانید با خواندن این دو مقاله به دست آورید.
      همچنین، می توانید بجای یک خازن ثابت 33، از یک خازن ثابت 15 پیکوفاراد که با یک
      خازن متغیر تریمر مثلاً 5 تا 30 پیکوفاراد موازی بسته شده باشد، استفاده
      کنید تا با تنظیم تریمر فرکانس مورد نظر را به دست آورید.
      پیروز باشید
  12. دانیال نیم‌رخ
    دانیال

    ببخشید مهندس منظور از دیود 15v، زنر هست ،یا هر دیود معمولی



    متشکرم

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی دانیال، درود بر شما.
      بله، دیودها همان طور که در شماتیک مدار نوع دیودها مشخص شده، منظور دیود زینر 15 ولتی است.
      پیروز باشید
  13. دانیال نیم‌رخ
    دانیال

    سلام. ببخشید  مهندس راهی برای جلوگیری از سوختن خازن وجود نداره؟

    خازن نسوز و یا چیزی که شما گفتین (استایروپلکس)وجود نداره البته شاید به این اسم!! و آیا خازن ظرفیت بالاتر هم امکان سوختنش هست؟

  14. علی نیم‌رخ
    علی

    سلام.ازاین نوسان ساز،میتوان درفلزیاب استفاده کرد.ممنون

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی علی، درود بر شما.
      در فلزیاب های غیرپالسی از فرکانس هایی در حدود چند صد کیلوهرتز استفاده می شود و توان زیاد فرستند نقش فوق العاده ای در توانایی آنها ندارد. البته با انتخاب سیم پیچ و خازن مناسب برای تولید این فرکانس ها می توان از این مدار استفاده کرد.
      پیروز باشید.
  15. علی نیم‌رخ
    علی



    لطفا مقادیر خازن های استفاده شده را ذکر کنید زیرا معلوم نیست از چه مقادیر و ظرفیت خازنی ای باید استفاده کرد(ولتاژ خازن های مدار مشخصا بالای 16ولت است اما ولتاژ و ظرفیت خازن c1خیلی مهم است) که هم نوسان ایجاد شود و هم بک ولتاژ به مدار نخورد و خازن c1که همان خازن تانک هست ذوب نشود. و علت درخواست ظرفیت خازن ها به این علت است که با دقت تمام مقاله را خواندم و همچین حتی با تجربیاتی که در کوره ی القایی دارم نتوانستم ظرفیت را حساب کنم لطفا اگر مدار را ساخته اید ظرفیت خازن ها را ذکر کنید ممنون

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی علی، درود بر شما.
      مقدار خازن مدار تانک داده نشده، زیرا مقدار آن به فرکانس مطلوب شما بستگی دارد.
      همان طور که در پاسخ خواننده ی گرامی دیگری بیان شد، سیم پیچ گفته شده دارای اندولتانسی در حدود 7 میکروهانری است. حال اگر شما به فرکانس 200 کیلوهرتز احتیاج دارید، باید برای خازن 1 از 100 نانوفاراد و برای 2 و 3 از 10 نانوفاراد استفاده کنید و اگر فرکانس 10 مگاهرتز مورد نظر شماست، باید به ترتیب خازن 33 پیکوفاراد و 3.3 پیکوفاراد به کار ببرید.
      فرمول محاسبه ی فرکانس تشدید در متن آمده و با گذاشتن مقادیر معلوم می توانید همه چیز را به سادگی حساب کنید.
      پیشنهاد می کنم علاوه بر متن مقاله، پرسش و پاسخ های خوانندگان را هم بخوانید.
      پیروز باشید
  16. محمد نیم‌رخ
    محمد

    سلام مهندس جان فرمودین که خازن 1اگر حدود 33پیکو باشه 10مگاهرتز به دست میاد حالا یه سوال دارم اگر خازن 1رو  100نانو بندازیم چقدر هرتز داریم؟

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی محمد، درود بر شما.
      انتظار چنین پرسشی از شما نمی رود، چرا که مقدار L  و C و فرمول تعیین فرکانس تشدید را دارید و با قرار دادن مقادیر 7 میکروهانری و 100 نانوفاراد در فرمول، به سادگی فرکانس تشدید در حول و حوش 200 کیلوهرتز به دست می آید.
      پیروز باشید
  17. علی نیم‌رخ
    علی

    پس هرچی ظرفیت خازن 1کمتر فرکانس بیشتر حالا اگر خازن 33پیکو و سیم پیچ 100میکرو هانری باشه چی؟

    و تغیر دادن مقدار مقاومت 100کیلو چه تاثیری داره؟ مثلا 33پیکو و مقاومت100کیلو بیایم 50کیلو بندازیم چه تاثیری داره ؟

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.

      گرامی علی، درود بر شما.

      فرمول محاسبه ی فرکانس در متن داده شده و نتیجه ی هر ترکیب سیم پیچ و خازنی را خودتان می توانید محاسبه کنید.
      برای سوالات دیگرتان بهتر است دست به کار شوید، هویه را به برق بزنید، در یک دست هویه، در دست دیگر سیم لحیم و … شروع!
      مدار را بسازید و تجربه با آن را آغاز کنید.
      پیروز باشید
  18. رضا نیم‌رخ
    رضا

    سلام مهندس خسته نباشید.سوالم اینه که این مدار و میشه با ولوم ۵۰کیلو اهم متغیر کرد و هرچه که لازم بود فرکانس ایجاد کرد. ممنون اگه توضیح درباره نقشه بدهید



    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی رضا، درود بر شما.
      پیش از هر چیز پیشنهاد می کنم متن مقاله را با دقت بیشتر بخوانید. این مدار اصولاً برای نوسان روی «یک» فرکانس طراحی شده است.
      فرکانس کار این مدار توسط مقدارهای خازن 1 و القاگر 1 تعیین می شود. مقدار بازخور سیگنال که باعث به نوسان درآمدن و در واقع کارکردن مدار می شود، توسط مقدار ظرفیت خازن های 2 و 3 تعیین می شود که دارای تناسب خاصی با خازن 1 هستند (متن مقاله را بخوانید).
      بنابراین، اگر برای بدست آوردن فرکانس قابل تنطیم، خازن 1 را با یک خازن متغیر عوض کنید، فقط می توانید در بازه ی کوچکی که سیگنال بازخورد برای ادامه ی کارکرد مدار تکافو کند، فرکانس مدار را تغییر دهید، زیرا مقادیر خازن های 2 و 3 هم باید با تغییر ظرفیت خازن 1 متناسباً تغییر کنند که انجام آن خیلی عملی نیست.
      البته می توانید از یک کلید سلکتور و خازن های مختلف استفاده کنید و فرکانس های مورد نظر خود را با چرخاندن کلید سلکتور انتخاب کنید.
      پیروز باشید
  19. رضا نیم‌رخ
    رضا

    سلام مهندس.ببخشید .این مدار فرکانس که ایجاد می کنه سینوسی هست اگه نیست برای سینوسی. شدنش .راهکاری وجود دارد..

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی رضا، درود بر شما.
      شکل موج خروجی این مدار سینوسی است.
      پیروز باشید
  20. رضا نیم‌رخ
    رضا

    سلام. مهندس ..خسته نباشید. یه سوال داشتم که من أین مدار رو میتونم که فرکانس 1کیلو هرتز بسازم  در سیم پیچ این مدار تغییری ایجاد میشود یا نه. مدارش به چه صورت خواهد بود. .. ممنون از اینکه وقت میزارید

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی رضا، درود بر شما.
      همان طور که در متن هم آمده است، این مدار برای تولید سیگنال سینوسی در بازه ی فرکانسی 200 کیلوهرتز تا 10 مگاهرتز طراحی شده است. البته شما می توانید با تغییر دادن در مقدار خازن 1 و القاگر 1 فرکانس مورد نظر را مطابق با فرمول داده شده در متن به دلخواه انتخاب کنید.
      فرکانس یک کیلوهرتز نسبتاً فرکانس بسیار پایینی است و برای تولید آن به القاگر و خازن بزرگی نیاز خواهید داشت. بنا به تجربه، اندوکتانس یا خودالقایی پیچش اولیه ی ترانس های کوچک تغذیه 9 تا 15 ولتی، در حدود 8 تا 15 هانری قرار دارد. پیشنهاد می کنم برای القاگر 1 از پیچش اولیه ی چنین ترانسی استفاده کنید و مقدار خازن را ابتدا یک نانوفاراد قرار دهید (انتخاب متناسب برای خازن های 2 و 3 فراموش نشود!). سپس با روش سعی و خطا مقدار خازن را آنقدر تغییر دهید تا به فرکانس مورد نظر خود برسید. از پیچش ثانویه ی ترانس می توانید به عنوان خروجی سیگنال استفاده کنید.
      خوب است نتیجه ی آزمایش خود را برای این تارنما بنویسید تا تجربه ی شما در زیر همین مقاله به نام خودتان درج شود.
      پیروز باشید
  21. محمدامین نیم‌رخ
    محمدامین

    مهندس خسته نباشید .دوتاسوال دارم خیلی برام مهمه یه دنیا ممون میشم بابت پاسخگوییتون .

    یکی اینکه میخواستم بدونم چه فرکانسی از فلزات هم عبور میکنه یعنی از اهن و الومینیوم هم رد میشه؟

    دوم اینکه خروجی این مدار رو چگونه مربعی کنیم؟

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی محمد امین، درود بر شما.
      فلزات امواج الکترومغناطیسی فرکانس بالا را بازتاب می دهند (رادار) و تمایل دارند جریان متناوب را از سطح خود عبور دهند. چگالی جریان متناوب در سطح فلزات بالاتر است و هر چه به عمق و ضخامت فلز برویم، چگالی جریان کمتر می شود. در واقع فلزات از عبور جریان متناوب در بطن خود جلوگیری می نمایند و فلزی وجود ندارد که این ویژگی را نداشته باشد. به این ویژگی«اثر پوستی» گفته می شود: اثر پوستی می گوید که هر قدر فرکانس جریان متناوب بالاتر باشد، عمق نفوذ این جریان ها در داخل فلز کمتر می شود. یعنی، هر چه فرکانس بالاتر باشد، جریان متناوب تمایل بیشتری به عبور از سطح فلز دارد. به همین علت است که در مدارهای فرستنده اف ام کوچک که شاید فقط یک میلی آمپر جریان فرکانس بالا از سیم پیچ عبور می کند، از سیمی با ضخامت یک میلی متر استفاده می شود، در حالی که سیم سرباتری آن، که تمام جریان مصرفی مدار از آن عبور می کند، بسیار نازک تر است.
      خواندن مجموعه مطالب این تارنما در خصوص بالون را به شما پیشنهاد می کنم.
      و در خصوص پرسش دوم شما، پیشنهاد می کنم یک مدار ساده ی موبتی وبیراتور آستابل با ترانزیستورهای دارلینگتون بسازید. زیرا تبدیل سینوسی به مربعی در این مدار با تلفات فراوانی همراه خواهد بود.
      پیروز باشید
  22. رضا نیم‌رخ
    رضا

    سلام استاد از این دستگاه میشه بعنوان فلز یاب استفاده کرد. خیلی متشکرم .     ۰۰۹۹۴۵۰۴۴۶۵۰۰۳ من  ایران نیستم در صورت امکان به وات ساپ این شماره بله یا خیر بفرستید . یا حق موفق باشید

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی رضا، درود بر شما.
      راه تماس خوانندگان با من تنها از این راه است و از لحاظ وقت و نیرو در شرایطی نیستم که در رسانه های متعدد فعال باشم.
      فلزیاب ها را با ساختمان های مختلف می سازند. یکی از آنها به نام PI یا «القای پالس» شناخته می شود که بنیان آن بر تولید و تخلیه ی پالس های کوتاهی با توان بالا در یک القاگر (سیم پیچ جستجو) است. فُرم این پالس ها در حالتی که در معرض فلزات قرار گیرد، تغییر می کند که این تغییر در مدار فلزیاب تشخیص داده می شود. مداری که در اینجا معرفی شده یک مولد پالس نیست. بنابراین در ساخت فلزیاب با ساختمان القای پالس قابل استفاده نیست. در فلزیاب با ساختمان «نوسانگر فرکانس ضربانی» یا BFO از اصل تداخل دو فرکانس استفاده می شود و اصولاً به این مقدار توان فرکانس بالا نیازی نیست و ساخت آن با توان بسیار کمتری انجام پذیر هست.
      با وجود کمبود وقت، تلاش می کنم مطالبی در مورد فلزیاب ها بیاورم.
      پیروز باشید
  23. Sajjad Alizadeh نیم‌رخ
    Sajjad Alizadeh

    سلام وقتتون بخیر

    مهندس جان برای فرکانس 10M باید خازن c1 رو ۳۳پیکو و c2,3 رو ۳.۳ پیکو طبق فرمولی که فرمودین انتخاب کنیم ؛ ولی یه مسئاله اینکه ولتاژ خازن ها چقدر باشه و مسئله بعدی اینکه چه نوع خازنی انتخاب کنیم ؟ چون اون اسمی که تو توضیحات فرمودین رو بنده که سرچ کردم به نتیجه ای نرسیدم

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی سجاد علی زاده، درود بر شما.
      ولتاژ خازن ها می تواند هر مقداری بالاتر از سه برابر ولتاژ تغذیه مدار باشد. معمولاً ولتاژ کار مجاز خازن های معمولی ظرفیت پایین بین 50 تا 100 ولت است. خازن های استایروفلکس در سال های اخیر کمتر ساخته می شوند و جای خود را به خازن های دارای عایق «پلی استر»، مثلاً از نوع «مایلار» (Mylar)  داده اند که کیفیت مشابه و ابعاد کوچک تری دارند. می توانید از این نوع خازن نیز در این مدار استفاده کنید.
      خازن های استایروفلکس به علت پایداری ظرفیت خازنی در طول زمان و چذب رطوبت اندک در دستگاه های مخابراتی و رادیوها قدیمی بسیار زیاد مورد استفاده قرار داشتند و شاید در دستگاه های اوراقی پیدا کنید. شکل ظاهری این نوع خازن ها که بدنه ای استوانه ای از جنس پلاستیک شفاف شیشه ای دارند، درست مانند تصویر وسط در تصویر 9 تایی انواع خازن ها (با شناسه 2200 H) در ایتدای این مقاله دیده می شود.
      پیروز باشید
  24. حسین نیم‌رخ
    حسین

    با سلام   لطفن مقدار فرکانس (هرتز) خروجی دستگاه نوسانگر را بفرمائید.

    در ضمن میتوان چند دستگاه نوسانگر  را بطور سری به هم وصل کرد تا مقدار خروجی فرکانس بالا رود در صورت امکان راهنمایی بفرمائید

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی حسین، درود بر شما.
      همان طور که در متن مقاله آمده است، این مدار بسته به مقدار ظرفیت خازن 1 (و البته با کم و زیاد کردن دور و قطر سیم پیچ) می تواند فرکانس های میان 200 کیلوهرتز تا 10 مگاهرتز را تولید کند.
      فرمول مرتبط با محاسبه ی فرکانس بر حسب مقدار خازن در متن داده شده است. ضمناً پاسخ آقای دانیال را هم بخوانید.
      پیروز باشید

      بسته به مقدار خازن 1 می‌توان فرکانس‌هایی از 200 کیلوهرتز تا 10 مگاهرتز را تولید کرد.

      برگرفته از سایت اتصال کوتاه: http://etesalkootah.ir

  25. حسین نیم‌رخ
    حسین

    با سلام  و وقت بخیر لطفن مقدار ولتاژ و آمپر مصرفی مدار نوسانگر را هم ارسال بفرمائید با سپاس

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی حسین، درود بر شما.
      همان طور که در متن آمده، ولتاژ تغذیه این مدار می تواند در حدود 15 ولت انتخاب شود و با توجه به 20 وات توان رادیویی مطلوب و تلفات گرمایی، منبع تغذیه باید بتواند در حدود دو تا سه آمپر جریان تامین کند.
      پیروز باشید
  26. نادر نیم‌رخ
    نادر

    سلام مهندس

    میشه لطف کنید بگید که از چه قطر سیم و چند دور با قطر حلقه استفاده کنیم تا به فرکانس 100mhz برسیم ممنون میشم نوع خازن هم بگید.

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی نادر، درود بر شما
      همان طور که در متن مقاله ذکر شده، این مدار برای تولید فرکانس هایی تا حدود 20 مگاهرتز مناسب است و برای تولید 100 مگاهرتز مطلوب نیست.
      همپنین، پاسخ سوال خصوصی خود را روی ایمیل شما فرستادم.
      پیروز باشید
  27. امید نیم‌رخ
    امید

    درود وقت بخیر جناب مهندس
    با توجه به سوال هایی که سایرین مطرح نموده اند و رابطه ای که برای فرکانس در متن شما قرار داده اید من ظرفیت خازن هارا برای فرکانس 10مگاهرتز انتخاب کردم. زمان امتحان مدار با ولتاژ 19 ولت ورودی، ولتاژ دوسر مقاومت های 2 و 3 به حدود 4.02 ولت رسید و به تدریج رادیاتور های ماسفت ها شروع به گرم شدن کردن ولی متاسفانه سیم پیچ سیگنال نوسانی را ایجاد نکرد. خواستم ببینم مشکل کار از کجا میتواند باشد.
    سپاس گزارم اگر راهنمایی بفرمایید.



    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی امید، درود بر شما،
      نسبت مقاومت های 1 و 2 و همین تناسب در مقاومت های 3 و 4 ولتاژ آستانه ی هدایت را روی گیت دو ماسفت ایجاد می کنند که حداکثر آن، مطابق داده برگ ماسفت ها در حدود همین 4 ولت است. ولتاژ روی گیت ماسفت ها، برای هدایت کامل ، باید به 10 ولت برسد که سیگنال تولید شده آن را تامین خواهد کرد.
      آیا شما اسکوپ در اختیار دارید تا سیگنال های در مدار را به صورت دیداری کنترل کنید؟ ضمناً ننوشته اید که فرکانس خروجی دستگاه را با چه وسیله ای امتحان کرده اید؟ در هر صورت ولتاژی که اندازه گیری کرده اید (ولتاژ مستقیم) صحیح است. پیشنهاد می کنم مقدار خازن های بازخور2 و 3 را با روش سعی و خطا اندک اندک بالاتر ببرید و امتحان کنید که آیا مدار شروع به نوسان سازی می کند یا خیر.
      پیروز باشید
  28. Essi نیم‌رخ
    Essi

    سلام دوست عزیز متاسفانه عکس های که گذاشتین باز نمیشوند و دیگر وجود ندارند ممنون میشم مجدد اگر عکس بگذارید و لیست قطعات بنویسد

    تشکر

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی اسی، درود بر شما.
      الان بررسی کردم: هیچ اشکالی در کار نیست و برگه به طور کامل و بی نقص باز می شود. دوباره تلاش کنید.
      پیروز باشید
  29. حمیدرضا نیم‌رخ
    حمیدرضا

    باعرض سلام وخسته نباشید.

    آقای مهندس در فرمول فرکانس علایم اختصاری را متوجه نشدم.اگر محبت کنید علایم اختصاری را معرفی کنید ممنون میشوم.فرکانس مد نظر من ۱۳۵۶ است.اگر در معادله حل کنید ممنون میشوم.باتشکر حمید.

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی حمیدرضا، درود بر شما.
      در فرمول L اندوکسیون سیم پیچ بر حسب هانری، C ظرفیت خازن بر حسب فاراد، و f فرکانس بر حسب هرتز است. واحد فرکانس مد نظر شما چیست؟ هرتز است، کیلوهرتز یا مگاهرتز است؟ لطفاً پرسش خود را دقیق مطرح کنید.
      پیروز باشید
  30. مهرتاش نیم‌رخ
    مهرتاش

    سلام دوست گرامی امکان تماس و مکاتبه اگر دارین به ایمیلم ارسال کنین  ممنون

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی مهرتاش، درود بر شما.
      تماس با من ترجیحاً از همین طریق انجام می شود. در صورتی که مایلید پرسشی را به صورت خصوصی بفرستید، در بخش «تماس با من» امکان آن وجود دارد.
      پیروز باشید
  31. دنیا دیده بان نیم‌رخ
    دنیا دیده بان

    سلام

    آقای مهندس سوالی داشتم اگر ممکنه راهنمایی کنید یا اینکه توی ساختش کمکم کنید

    البته هزینه اش رو هم بفرمایید



    یه پروژه دارم

    استادم گفته یه نوسانگر توی محدوده 10 الی 60 هرتز دقیق بسازم و توسط انتن تا شعاع 2 الی 3 متر ارسال کند

    البته منظور فرستنده و گیرنده باشد



    دیتاها رو هم میخوام برای ارایه و کنفرانس

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.

      گرامی دنیا دیده بان، درود بر شما.
      لطفاً بفرمایید که:

      1) آیا فرکانس هایی که نوشته اید، صحیح هستند؟ یعنی واقعاً شما می خواهید امواج الکترومغناطیسی با این فرکانس های بسیار کم را روی آنتن منتشر کنید؟
      2) مقصود از ساخت این وسیله چیست؟ یعنی این امواج قرار است به چه صورتی و با چه هدفی مورد استفاده قرار گیرند؟
      3) آیا از این وسیله به صورت ثابت (برای یک مکان ثابت) یا قابل حمل استفاده خواهد شد؟
      در صورت لزوم می توانید به پرسش ها به صورت خصوصی در قسمت تماس با من پاسخ دهید.
      پیروز باشید
  32. user1 نیم‌رخ
    user1

    میشه اسم تمام قطعات استفاده شده در مدار رو بگید در ضمن چجوری میشه این امواج رو روی انتن منتشر کرد و اینکه اون سه خازن رو چی انتخاب کنم که 10مگا هرتز رو بده و ولتاژ ورودی چقدر هست؟



    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      خواننده گرامی، درود بر شما.
      برای دریافت پاسخ خود، به پاسخ ارایه شده به آقای دانیال در زیر مقاله مراجعه کنید.
      پیروز باشید
  33. آرش نیم‌رخ
    آرش

    سلام مهندس،شمافرمودین که توان مدار۲۰ وات میباشد میخواستم بدونم که در صورت تغییر فرکانس توان تغییر نمیکنه؟، چون فرکانس تغییر کنه xl هم تغییر میکنه

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی آرش، درود بر شما.
      با افزاره های داده شده و در طیف فرکانسی گفته شده، توان خروجی مدار همواره در حدود 20 وات است. البته اگر فرکانس های دیگری از مدار گرفته شوند، مشخصات فرکانسی ماسفت ها بیش از هر چیز دیگری روی توان خروجی مدار تاثیر خواهد داشت.
      پیروز باشید
  34. حسین فهیمی نیم‌رخ
    حسین فهیمی

    سلام خدا قوت من میخواستم با این مدار یک شارژر وایرلس موبایل بسازم میخواستم بپرسم سیم پیچ فرستنده رو کجا باید متصل کنم؟

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی حسین فهیمی، درود بر شما.
      سیم پیچ فرستنده در پشت یک صفحه نازک عایق پلاستیکی قرار می گیرد که روی آن صفحه گوشی همراه برای شارژ شدن قرار داده می شود.
      پیروز باشید
  35. آرش نیم‌رخ
    آرش

    سلام

    استاد گرامی, اگر امکان دارد راهنمایی بفرمایید این مدار را چطور و از کدام نقطه از مدار تانک باید به آنتن برای انتشار فرکانس مورد نظر اتصال داد ؟

    متشکرم.

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.
      گرامی آرش، درود بر شما.
      امواج این نوسانگر از خود سیم پیچ آن منتشر می شوند. اما اگر منظور شما اتصال به آنتن است، توجه داشته باشید که انتشار امواج این نوسانگر در فضای الکترومغناطیسی کشور بدون مجوز رسمی اداره تنظیم مقررات رادیوآماتوری در شرکت مخابرات ممنوع است و انتشار خودسرانه امواج عواقب سنگینی چه از لحاظ مادی و چه از لحاظ امنیتی دارد. به هیچ وجه بدون اجازه رسمی از این دستگاه استفاده نکنید. پس از اخذ مجوز، می توانید با کوپل کردن یک سیم پیچ دیگر با سیم پیچ این مدار از آن برای اتصال به آنتن مناسب استفاده کنید.
      پیروز باشید
  36. علیرضا نیم‌رخ
    علیرضا

    سلام خسته نباشید چطور میتونم لیست قطعات این مدار را تهیه کنم

    1. فرزاد ر.د. نیم‌رخ
      فرزاد ر.د.

      گرامی علیرضا، درود بر شما.
      مقدار و مشخصات فنی همه اجزای مدار روی نقشه شماتیک آن داده شده است. می توانید آنها را به صورت لیست روی کاغذ یا در رایانه یادداشت کنید!
      پیروز باشید

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
