سلام اگر بخواهیم چندین لامپ ۴۰ وات رو روشن کنیم می توانیم با سری کردن آنها انجام دهیم؟
برای روشن کرد لامپ با توان های بالا تر مقادیر چه گونه محاسبه میشوند

درود بر شما،
همان طور که در جدول انتهای مقاله ملاحظه می شود،
مقادیر افزاره ها برای واتاژهای مختلف تا ۱۰۰ وات ارایه شده اند. مثلاً
برای روشن کردن دو چراغ ۴۰ واتی، مقادیر متناظر با ۸۰ وات را از جدول
انتخاب کنید و چراغ های خود را با هم «موازی» ببندید و به مدار متصل کنید.
برای
استفاده از این مدار در  وات های بالاتر مشکلات عملی ای پیش می آیند که
ساخت آن را مشکل یا بدون صرفه ی اقتصادی می کند. به عنوان مثال تهیه ی خازن
های بی پلار  با ظرفیت های خیلی بزرگ و ولتاژ کار بالا بسیار مشکل بوده و
در صورت پیدا شدن فوق العاده گران خواهند بود.
بنابراین بهتر است که وقتی تعداد لامپ ها زیاد است، از مدار چند عدد ساخت و استفاده نمود.
پیروز باشید

سلام ممنون از مطلب خوبتون

درود بر شما،
اگر خود این خازن  را نیافتید، دو عدد خازن الکترولیت ۲۲ میکروفاراد با ولتاژ کار ۲۵۰ ولت به بالا تهیه کرده و آنها را به صورت متوالی (سری) به هم وصل کنید، به این ترتیب که قطب های منفی آنها را به هم ببندید و دو قطب مثبت باقی مانده را به عنوان پایانه های «یک خازن» در مدار مورد استفاده قرار دهید.
برای این کار سعی کنید از خازن های بسیار مرغوب استفاده کنید. مثلاً می توانید از خازه های به کار رفته در منبع تغذیه های کلیدگری (سوئیچینگ) مربوط به نمایشگرهای قدیمی (با لامپ تصویر) استفاده کنید.
پیروز باشید

با سلام.

گرامی محمد شرفی،
با درود بر شما و شادباش نوروزی،
نور تولیدی از مهتابی با این روش تفاوت محسوسی با نور حاصل از روش معمولی ندارد چون در هر دو حالت بخارجیوه ی داخل لوله ی فلورسنت یونیزه می شود.
همچنین، به نظر می رسد که چون تلفات مسی در چوکِ بالاست و مصرف خودِ فیلامان ها حذف می شوند، استفاده از این روش یاعث صرفه جویی در مصرف برق نیز بشود.
ضمناً، روشن بودن دایمی نباید موجب اشکالی بشود، در صورتی که در ساخت مدار از افزاره های مرغوب استفاده کنید. توصیه می شود پس از مونتاژ مدار برای چند ساعت کارکرد و میزان گرمای تلفاتی آن (به ویژه خازن ها) را زیر نظر بگیرید.
پیروز باشید

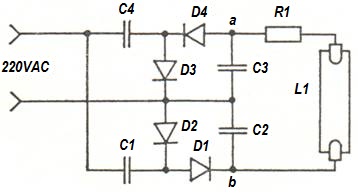

من این مدار رو برای مهتابی ۴۰ وات درست کردم. چون خازن ۱۰ میکروی بی پولار پیدا نکردم ۵ تا خازن ۱ میکرو رو به هم مواضی کردم. مدار کار می کنه. اما فقط میشه ۱۰ ثانیه ازش کار کشید چون مقاومت ۵۶ اهم ۵ واتی که گذاشتم بعد از ۱۰ ثانیه انقدر داغ میشه که دود می کنه. با مقاومت های رنج ۲۸ تا ۱۱۲ اهم ۵ وات کلا همین اتفاق می افته.

گرامی امید، درود بر شما.
از گزارشی که فرستاده اید سپاس گزاری می کنم. کاش اثر کم و زیاد کردن مقدار اهمی مقاومت مدار بر شدت گرمایش آن و نور چراغ را هم یادداشت کرده بودید، چرا که این اطلاعات می توانست به درک علت داغ شدن مقاومت و روش بهینه ی رفع آن کمک کند.
در هر صورت، همان طور که در متن مقاله هم آمده است، باید برای این مقاومت از نوع سیمی استفاده شود. لاک و پوشش مقاومت های دیگر به علت داغ شدن زیاد، می سوزند و دود و بو ایجاد می کنند.
داغ شدن بیش از حد این مقاومت می تواند نشان دهنده ی این باشد که مقاومت مصرف کننده ی شما خیلی پایین است. در اینجا پیشنهاد می کنم این دو راهکار را آزمایش کنید:
۱- نتیجه ی جایگزینی لامپ فعلی با یک لامپ قوی تر را بررسی کنید. همچنین ببینید در صورت استفاده از دو لامپ به صورت سری چه تغییری در عملکرد مدار پیش خواهد آمد.
۲- ظرفیت خازن های ۱ و ۴ را کاهش دهید و اثر آن را بر شدت نور و داغ شدن مقاومت مدار بررسی کنید.
اگر گزارش آزمایش های خود را بنویسید، من و خوانندگان وبگاه از خواندن آن سود خواهیم برد. من از این تقسیم تجربیات تان با دیگر دوستداران الکترونیک، پیشاپیش از شما سپاس گزاری می کنم.
پیروز باشید

سلام.

گرامی امید، درود بر شما.
از شما به خاطر گزارش دقیق آزمایش ها و مشاهدات تان سپاس گزاری می کنم.
تنها نکته ای که می توانم آزمایش آن را برای بهبود کارکرد این مدار پیشنهاد کنم این است که :
الف) از هر مسیر یک خازن ۲ میکروفارادی را حذف کنید. خازن های باقیمانده هر یک ۸ میکروفاراد ظرفیت خواهند داشت.
ب) پس از روشن شدن لامپ و رسیدن نور آن به مقدار مطلوب، با استفاده از یک کلید، از هر سمت یک خازن دیگر را نیز حذف کنید.
دلیل این پیشنهاد این است که در لحظات نخست، بخار جیوه ی داخل حباب لامپ به ولتاژ بالایی برای یونیزه شدن نیاز دارد که ظرفیت ۸ میکروفارادی پاسخگوی آن خواهد بود. اما پس از آن، لامپ دیگر به آن حد ولتاژ نیاز ندارد و با خارج کردن دو خازن از مدار، جریان عبوری از مقاومت و لامپ کاهش پیدا می کند و با حفظ میزان روشنایی مطلوب، مقاومت کمتر گرم خواهد شد.
بار دیگر از این که تجربه های خود را در اینجا به اشتراک گذاردید سپاس گزاری می کنم.
پیروز باشید

راه حل مشکلمو پیدا کردم.

گرامی امید، درود بر شما.
از گزارشی که فرستاده اید سپاس گزاری می کنم.
پی گیری و تداومِ قابل تقدیر شما در کار نشان دهنده ی روحیه با تعهدتان است. خوش به حال اطرافیان شما.
شاید تنها نکته ای که در آزمایش ها و مشاهدات شما مغفول مانده باشد، تاثیر ویژگیِ رشته ی لامپ به عنوان یک PTC است. همان طور که می دانید، رشته ی لامپ های التهابی در حالت سرد مقاومتی اندک دارند. با عبور جریان و گداخته شدن رشته، مقاومت آن بالا می رود. این نوع منحنی تغییرات مقاومت بر حسب مقدار جریان را به PTC = Positive Temperature Coefficience یا مقاومت با ضریب حرارتی مثبت (هر چه دما بالاتر، مقاومت هم بالاتر)می خوانند.
باز هم به این وبگاه سر بزنید و مرا از تجربه ها و آزمایش های خود باخبر کنید.
پیروز باشید

گرامی سعید حسینی غفاری، درود بر شما.
از یادداشت پرمهر شما سپاس گزارم و خوشحالم که این تارنما راه مورد پسند خوانندگان خود را می پیماید.
باز هم به اینجا سر بزنید و مرا از آرای خود آگاه کنید.
پیروز باشید

سلام دوست گرامی

گرامی علی نجفیان، درود بر شما.
خازن های الکترولیت، همان گونه که از نام شان پیدا است، دارای «الکترولیت» هستند که ماده ای مرطوب است. الکترولیت ها می توانند به مرور زمان و به ویژه بر اثر گرم شدن خازن تبخیر شوند. بارها دیده شده که تبخیر سریع این الکترولیت ها (مثلاً بر اثر اضافه ولتاژ) سبب انفجار محفظه ی خازن الکترولیت شده است. به این دلیل، به طور کلی جایگزین کردن خازن های «فویل پلاستیکی متالیزه» با خازن الکترولیت توصیه نمی شود. اما می توان به آن به عنوان «آخرین راه حل موقت» نگریست و فقط از خازن الکترولیت های بسیار مرغوب با دمای کار ۱۰۵ درجه ی سانت گراد استفاده کرد.
در مورد چراییِ گرم شدن خازن ها و به ویژه خازن های الکترولیت در برابر عبور جریان، توجه شما را به این نکته جلب می کنم که هر خازن دارای مقداری «رآکتانس خازنی» است که به فرکانس سیگنال ورودی به آن بستگی دارد، و یک «مقاوت سری» یا «مقاومت شنت» است که مقدار آن به نوع ماده ی دی الکتریک استفاده شده در آن بستگی دارد. بنابراین امپدانس یک خازن به دو عامل گفته شده بستگی دارد. حال، اگر مقدار R در مقایسه با XC خیلی کوچک باشد، جریان زیادی از جزء مقاومتی عبور خواهد کرد و افت ولتاژ روی این جزء به صورت گرما تلف خواهد شد که سبب گرم شدن خازن می شود و همان طور که می دانید، مقاومت سری در خازن های الکترولیت به نسبت خازن های دیگر مقاومت کوچکی است.
در منبع تغذیه های بدون ترانسفورماتور استفاده از خازن الکترولیت به جای خازن اصلی تحت هیچ شرایطی مجاز نیست، زیرا در صورت آسیب دیدن خازن الکترولیت، احتمال بروز اتصال کوتاه و بروز آتش سوزی، برق گرفتگی و آسیب غیرقابل بازگشت به وسایلی که توسط آن تغذیه می شوند، بسیار زیاد است. در مورد اهمیت انتخاب نوع خازن هایی که در منبع تغذیه های خازنی به کار گرفته می شوند، توصیه می کنم حتماً نگاشته های زیر را بخوانید:
http://etesalkootah.ir/1394/05/22/Suppresion_Capacitors
http://etesalkootah.ir/1394/08/07/Investigating_the_Charger_Circuit_of_a_Flashlight
پیروز باشید

با سلام خدمت شما و تشکر از سایت خوب و جذاب و آموژش های جالب.

گرامی محمدرضا رمضانی، درود بر شما.
خوشحالم که این سایت مورد توجه شما قرار گرفته است.
اصولاً از استفاده از خازن های الکترولیتی در مدارهایی که خارن ها با پالس های ولتاژی و جریانی روبرو هستند، اجتناب می شود، زیرا این نوع خازن ها دارای الکترولیت مرطوب هستند و بر اثر گرم شدن الکترولیت آنها خشک شده و ویژگی های دی الکتریک شان تغییر می کند که در نتیجه ی آن ظرفیت خازن پایین می آید. گرم شدن بیش از حد می تواند به تبخیر سریع الکترولیت و منفجر شدن خازن هم بیانجامد. به این دلیل، به طور اصولی در این مدارها از خازن های دارای عایق فویل پلاستیک که در برابر پالس ها و حرارت مقاوم تر هستند، استفاده به عمل می آید. اما برای آزمایش و تجربه می توانید خازن های الکترولیتی از انواعی که در منابع تغذیه ی کلیدگری (سوئیچینگ) به کار برده می شوند و تا ۱۰۵ درجه ی سانتی گراد مقاوم هستند را، با دو برابر ظرفیت روی شماتیک، با هم سری ببندید، طوری که سمت منفی آنها به هم وصل شود. یک خازن خواهید داشت که دو پایانه ی مثبت دارد. از آن به عنوان خازن غیرقطبی (بی پلار) استفاده کنید.
همچنین پیشنهاد می کنم پرسش و پاسخ خوانندگان دیگر را نیز بخوانید. در آنها نکات بسیار جالبی پیش از این مورد بحث بوده که احتمالاً برای شما هم جالب باشد.
پیروز باشید

با سلام ممنون از سایت اموزنده و خوبتون

سلام می خواستم بدونم این برد روی لامپ کم‌مصرف نصب میشه یانه و اگه میتوانید یک عکس از ساختش بزارید تو سایت

گرامی ابوالفضل، درود بر شما.
این مدار برای لامپ های فلورسنت لوله ای طراحی شده است. شما می توانید آن را روی لامپ کم مصرف امتحان کنید و خوشحال می شوم که نتیجه ی تجربه ی خود را برایم بنویسید. آن را به نام خودتان به نوشتار اصلی اضافه  خواهم کرد و برای اطلاع علاقه مندان می تواند بسیار سودمند باشد.
پیروز باشید

درود بر مهندس عزیز.

احتراما بنده در خصوص عدم استفاده از چوک در مدار جنابعالی مشکل دارم .

تا جایی که من اطلاع دارم با برقراری جریان در لامپ مهتابی گاز داخل لامپ گرم و گرمتر میشود و باعث یونیزه شدن بیشتر و عبور جریان بیشتر میگردد . که در نهایت باعث افزایش فشار گاز درون لوله مهتابی و ترکیدن آن خواهد گردید . گویا چوک در مدار مطابق قضیه لنز از این افزایش جریان جلوگیری میکند . در مدار پیشنهادی شما چه چیزی جلوی افزایش جریان را میگیرد ؟

با تشکر و آرزوی شادکامی۳
