برای تولید موج سینوسی از ۱ تا ۲۰ مگاهرتز…
.
.

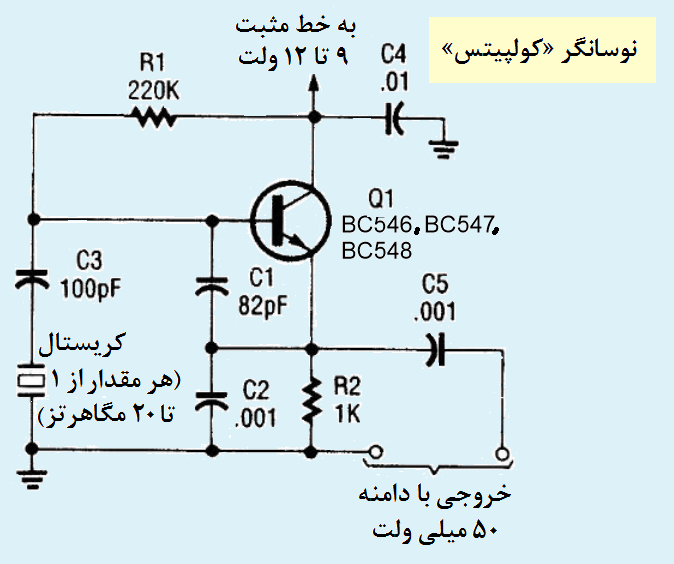

این مدارِ نوسانگرِ «کولپیتس»، متناسب با فرکانس کریستالی که در آن قرار داده می شود، فرکانس پایداری تولید می کند که برای بسیاری از مصارف قابل استفاده است.
.
.
تغذیه ی مدار می تواند از هر منبع جریان مستقیم ۹ تا ۱۲ ولتی تامین شود.
سیگنال خروجی که به صورت سینوسی است، دامنه ای در حدود ۵۰ میلی ولت خواهد داشت.
.

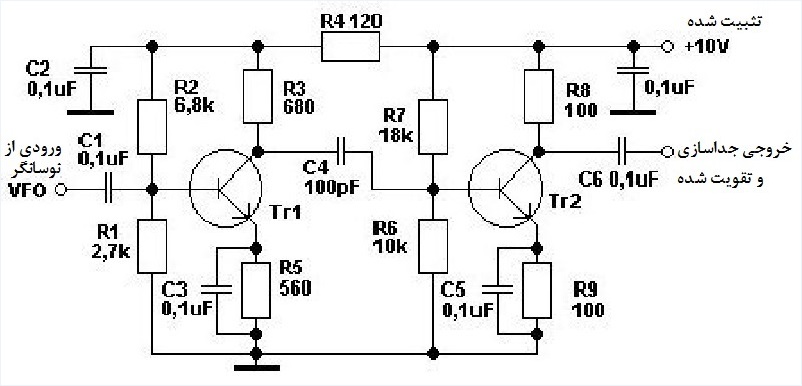

با مدار زیر می توان خروجی نوسانگر را ۱) از بار جداسازی کرد (بافر) و ۲) تا حد ۱ ولت تقویت نمود. پس از این می توان یک سیگنال پایدار داشت که برای مصارف مختلف قابل استفاده باشد.
.
.
ولتاژ تغذیه این مدار با یک رگولاتور ۷۸۱۰ روی ۱۰ ولت تثبیت شده است. ترانزیستورها می توانند هر نوع ترانزیستور کوچکی که کمینه فرکانس قطع ۱۰۰ مگاهرتز و ضریب تقویت ۱۰۰ داشته باشد (مثلاً BC۵۴۷) باشند.
.
.
