در اینجا یک مدار موّلد شکل موج با «عملکرد مرحله ای» داریم که در آن دامنه ی موج در هر پله به وسیله ی یک پتانسیومتر انتخاب می شود.

.

.

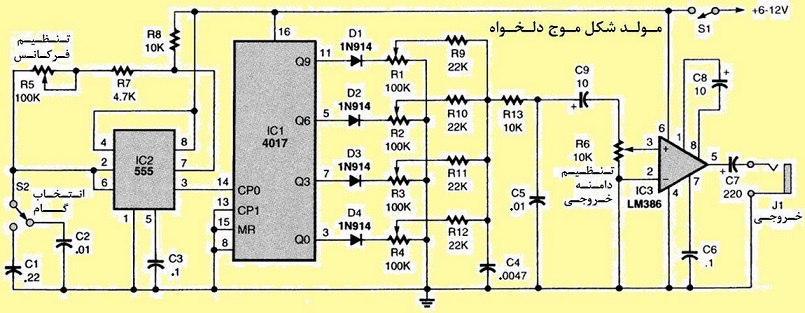

در اینجا یک مدار موّلد شکل موج با «عملکرد مرحله ای» داریم که در آن دامنه ی موج در هر گام به وسیله ی یک پتانسیومتر (R۱ تا R۴) انتخاب می شود. در صورتی که هنگام ساخت این دستگاه چینش پتانسیومترها را با ترتیب زمانی و به صورت مرتب پشت سر هم در نظر بگیریم و آنها را از نوع “ولوم های کشویی” انتخاب کنیم، مانند دستگاه های «ایکوآلایزر گرافیکی»، موقعیت سرولوم ها نشان دهنده ی شکل موج خروجی خواهد بود.

.
.

فرکانس مدار نوسانگر با ۵۵۵ توسط مقاومت R۵ و یکی از دو خازن C۱ یا C۲ تعیین خواهد شد. مقادیر این قطعات معین می کنند که پهنای پالس های تولیدی مدار نوسانگر (طول زمان مرحله هایی که شکل موج نهایی را تشکیل خواهند داد) چقدر باشد. روشن است که فرکانس نوسانگر نیز در همین جا تعیین می شود. پتانسیومتر R۵ محدوده ی تغییرات فرکانس در هر گام فرکانسی را تنظیم می کند. گام فرکانس با در مدار قرار گرفتن یکی از خازن های پیش گفته توسط کلید S۱ انتخاب می شود. خروجی ۵۵۵ به «ورودی ساعت» شمارنده ی ده دهی ۴۰۱۷ داده شده است. در هر زمان فقط یکی از خروجی های ۴۰۱۷ در «تراز منطقی ۱» قرار می گیرد. پتانسیومترهای واقع روی هر خروجی ۴۰۱۷، بر حسب موقعیت سر لغزان آن، ولتاژ آن خروجی را متناسباً تقسیم می کند و در نتیجه تعیین می کند که دامنه ی شکل موج نهایی در آن مرحله در چه ارتفاعی قرار داشته باشد.

در مدار ما فقط ۴ خروجی Q۰، Q۳، Q۶ و Q۹ مورد استفاده واقع شده اند، ولی برای به دست آوردن شکل موج های دقیق تر لازم است که همه ی خروجی های ۴۰۱۷، به استثنای خروجی «ده بر یک» (Carry Out)، به همین ترتیب به کار گرفته شوند.

حالا گوشه ها و تیزی های موج ترکیبیِ حاصل در خروجیِ شبکه ی پتانسیومترها، به وسیله ی مدار صافی شامل R۱۳، C۴ و C۵، قیچی شده و به صورت موجی خوش تراش با انحناهای زیبا درآورده می شود. این موجِ فیلتر شده به ورودی آی.سی. تقویت کننده ی صوتی (LM۳۸۶ یا هر تقویت کننده ی صوتی دیگری) داده می شود و با توان کافی در خروجی مدار در اختیار قرار خواهد گرفت.

در صورتی که میل دارید این مدار را برای فرکانس های بالاتر بسازید، بجای LM۳۸۶  از یک تقویت کننده ی عملیاتی مانند ۷۴۱ استفاده کنید.

پتانسیومترها باید از نوع «خطی» (Linear) انتخاب شوند. این پتانسیومترها معمولا با درج حرف A پس از مقدار اهمی آنها مشخص می شوند (مثال: ۱۰k A). منحنی تغییرات اهمی به ازای حرکت یکنواخت سر لغزنده (یا در نمونه های معمولی: زاویه ی چرخش محور) در پتانسیومترهایی که با حرف B مشخص می شوند، به صورت لگاریتمی است.

.

.
